CAPTURE PRO

SENSORE RADAR DI APERTURA PER PORTONI INDUSTRIALI

Robusto
Affidabile
Facile da installare
Montaggio da 2m a 10m di altezza
Riconoscimento ottimale delle persone anche a 10m
Discriminazione tra veicoli e persone
Filtro per il traffico parallelo

Installabile su:

Portoni sezionali
Portoni scorrevoli
Porte frigo
Porte rapide
Porte a impaccamento
Portoni a libro

CAPTURE PRO a differenza del CAPTURE possiede in più un oled a bordo scheda, per poter facilitare la configurazione del dispositivo e la funzione Calendario, implementabile grazie alla presenza della batteria.

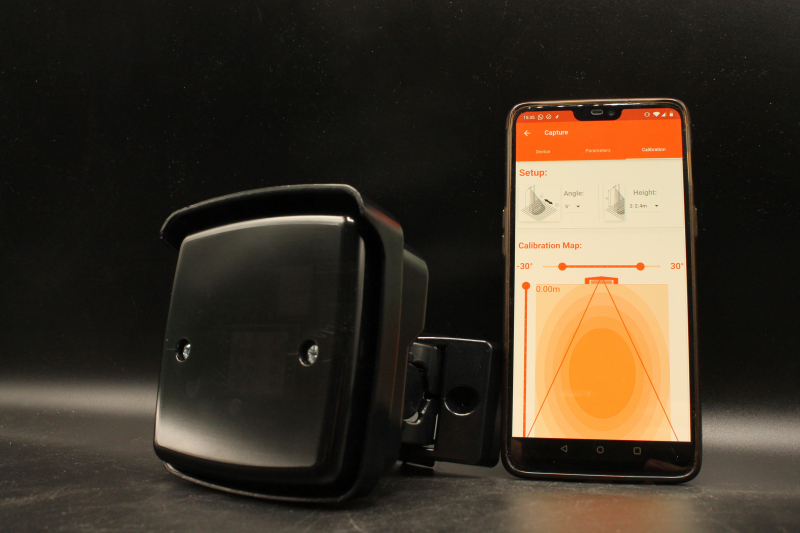

Configurazione tramite App, display OLED e pulsanti

Il sensore è progettato per essere configurato attraverso due modalità principali: utilizzando un'applicazione dedicata o tramite l'interfaccia locale costituita da pulsanti e un display OLED integrato. L'applicazione mobile, dotata di un'interfaccia utente avanzata, consente di personalizzare dettagliatamente le impostazioni del sensore, inclusi parametri come la sensibilità di rilevamento, l'area di copertura e i criteri di classificazione dei soggetti da monitorare, in base alle esigenze specifiche dell'utente. Inoltre, l'app offre funzionalità di monitoraggio in tempo reale delle attività rilevate dal sensore, permettendo un controllo completo e una gestione efficiente direttamente da smartphone o tablet. La configurazione attraverso il display OLED integrato e i pulsanti consente di accedere a tutte le impostazioni principali senza necessità di dispositivi esterni, facilitando l'interazione diretta con il sensore.

Sistema di fissaggio cardanico

Il sistema di fissaggio cardanico offre diversi vantaggi rilevanti per il rilevamento del movimento:

Regolazione Angolare Precisa: Consente di orientare il sensore esattamente nella direzione desiderata, garantendo una copertura ottimale dell'area da monitorare e migliorando l'efficacia del rilevamento.
Flessibilità di Montaggio: Permette di installare il sensore su superfici diverse, inclinate o irregolari, mantenendo comunque una posizione stabile e corretta.
Stabilità e Resistenza: Fornisce maggiore stabilità al sensore, riducendo il rischio di disallineamenti causati da vibrazioni o movimenti accidentali, assicurando così prestazioni costanti e affidabili nel tempo.
Installazione Semplice: Facilita il processo di installazione, permettendo di regolare e fissare il sensore con precisione, riducendo tempo e sforzi necessari per ottenere il posizionamento ideale.
Il sistema cardanico contribuisce anche a una manutenzione più agevole, poiché consente di regolare facilmente il sensore anche dopo l'installazione, senza doverlo smontare o re-installare, rendendolo una soluzione pratica e versatile per una vasta gamma di applicazioni.

Calendario per pianificazione

Grazie alla presenza della batteria è possibile gestire gli orari e i giorni di attivazione e di spegnimento del sensore. Avere un calendario integrato nell'App per la pianificazione delle attività del sensore consente di automatizzare il funzionamento del sensore, programmando in anticipo l'attivazione e la disattivazione in base a orari specifici o giorni della settimana. Questo riduce la necessità di interventi manuali e ottimizza l'uso delle risorse energetiche, prolungando la durata della batteria. La flessibilità della pianificazione permette di adattare le operazioni del sensore alle esigenze specifiche dell'utente, come attivarlo solo durante orari lavorativi o disattivarlo nei periodi di inattività.

Caratteristiche Tecniche

Tecnologia: Radar doppler a microonde
Frequenze emesse: 24,150 GHz
Potenza emessa: < 20 dBm EIRP
Densità di potenza emessa: < 5 mW/cm²
Modo di rilevazione: Movimento
Campo di rilevazione massimo: 34° x 80°
Velocità di rilevazione minima: 5 cm/s
Tensione di alimentazione: 12/24V AC/DC (inserire fusibile da 1A su linea alimentazione esterna)
Frequenza rete di alimentazione: 50 - 60 Hz
Consumi: < 2 W
Uscite: 2 uscite, configurazione NA/NC (Normalmente aperto/chiuso)
Carico max tensione: 42V picco o DC
Carico max corrente: 500 mA
Altezza di installazione: 2-10 m
Grado di protezione: IP65
Gamma di temperature: -30 °C a +60 °C
Angolo di inclinazione:
- Verticale: 0° a 45°
- Orizzontale: +30°, +15°, 0°, -15°, -30°
Materiale: ADA + Policarbonato
Peso: 240 g senza cavo, 637 g con cavo
Lunghezza cavo: 10m
Conformità alle norme:
- EN IEC 62311:2020
- EN IEC 62368-1:2014/AC:2015/AC:2017/A11:2017
- EN 55032:2015 + A11:2020
- EN 55035:2017/A11:2020
- ETSI EN 301 489-1 V2.2.3
- ETSI EN 301 489-3 V2.1.1
- ETSI EN 301 489-17 V3.2.4
- EN 300 328 V2.2.2
